地心天象图使用说明

V1.1.0 版

地心天象图中星体位置计算以及星体冲合、东西大距等时间计算均使用了许剑伟老师的寿星天文历5.10版本中的星历和核心算法。在此，感谢许剑伟老师！

地心天象图的顶部是生成天象图的核心计算参数。主要包括查询的时间以及观察者所在经纬度。其中时间参数支持计算公元前722年以后的精准计算（与实历相符）。对于公元前722年以前的计算可能存在不准确。

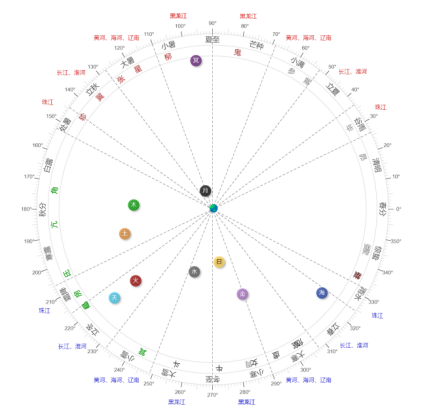

地心天象图按照栾老师《行星与长期天气预报》书籍中记载的方法进行绘制。由视赤经、地心距天象图和视赤经、视赤纬天象图两部分组成：

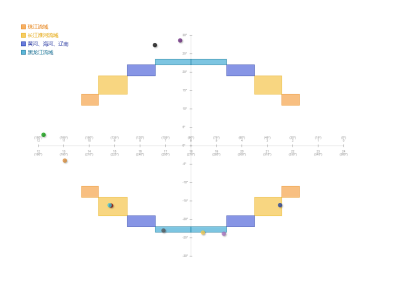

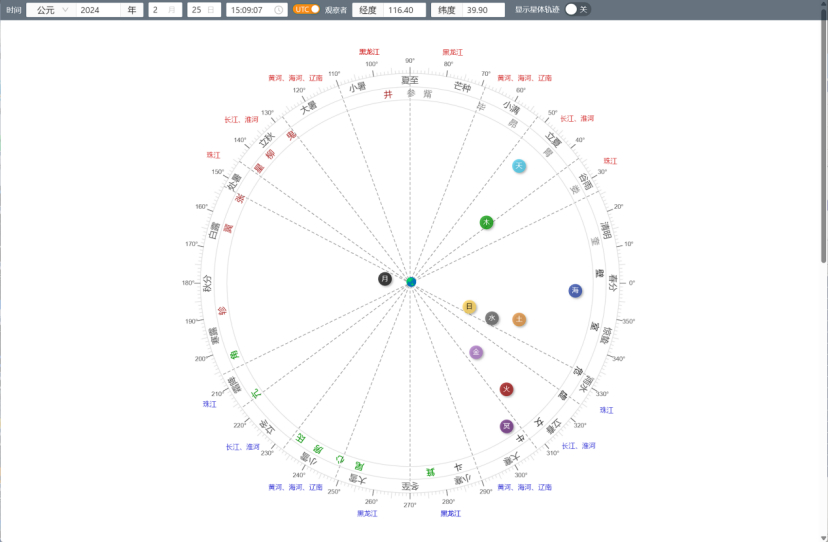

图1  视赤经、地心距天象图                    图2 视赤经、视赤纬天象图

图中行星的数据来自行星轨道的实时计算。默认显示当前时间太阳系主要行星和月亮、太阳的位置。图的外围标记有对应的视赤经刻度。另外还配套了二十四节气以及二十八星宿的位置。其中二十八星宿位置使用了 NASA的星历表进行实时计算。但由于二十八星宿中一些星体的数据缺失，加之历史上星宿恒星的变更，所以二十八星宿位置仅供参考。在天象图中滚动鼠标滚轮可以进行局部的放大缩小操作。放大后，也可使用鼠标左右拖动图形进行观察。图形全部采用矢量绘制，可以无限极放大缩小。

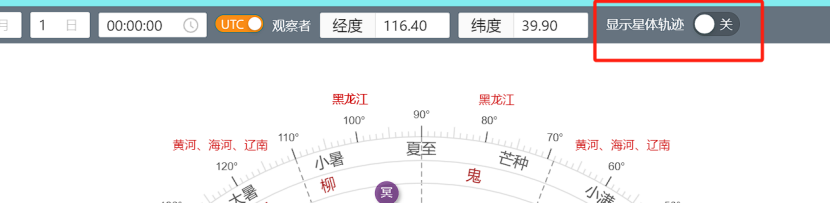

顶部控制栏中的显示星体轨迹开关，可以控制星体年轨迹的显示和隐藏。

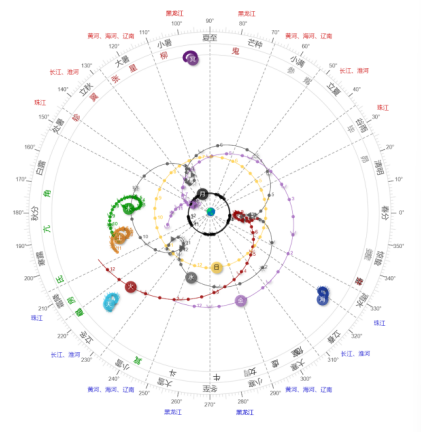

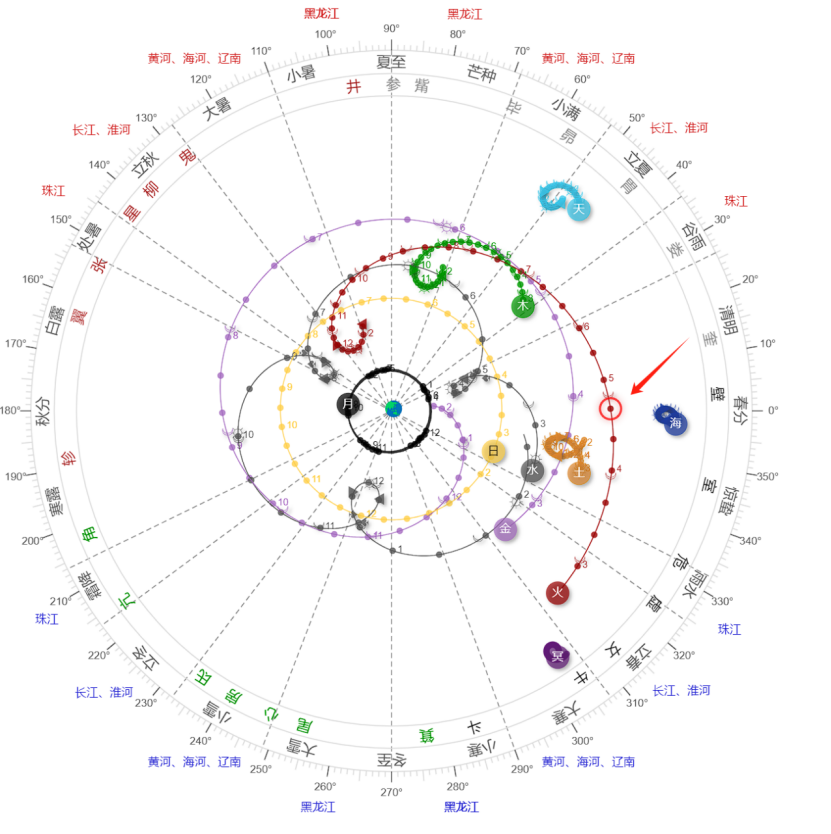

打开后，地心天象图会显示指定时间段的星体轨迹：

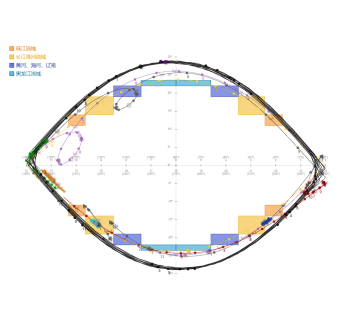

此时地心天象图会呈现与书中相似的视图。同时顶部控制栏会显示额外的配置选项：

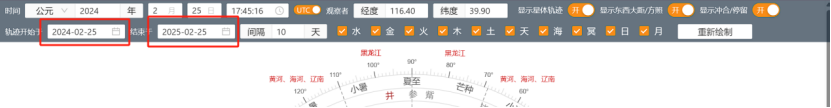

轨迹开始和结束时间控制轨迹绘图的时间段。程序会计算这个时间段内所选行星的实时轨道数据，生成行迹曲线（采样间隔单位为 1天）。

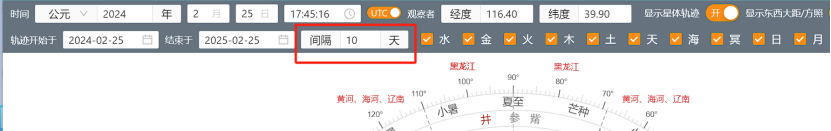

控制栏中的“间隔时间“可以设定图中行星轨迹上取样点的取样间隔。默认为10天，可以自行设置。

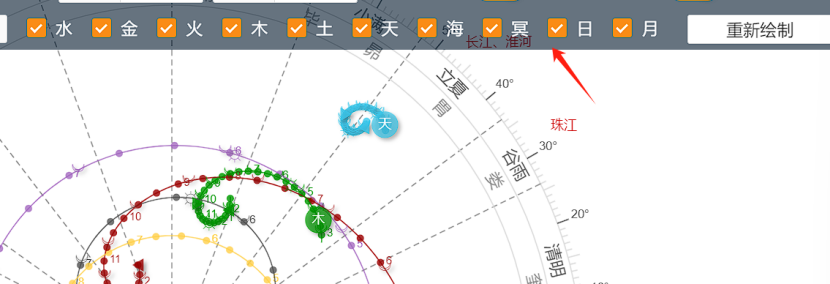

图三  轨迹上的取样点

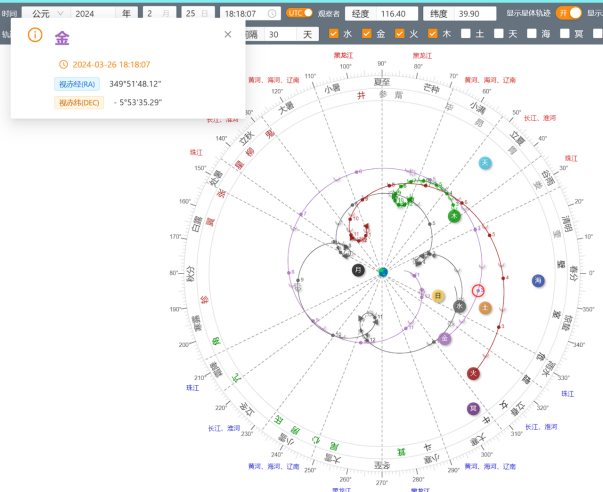

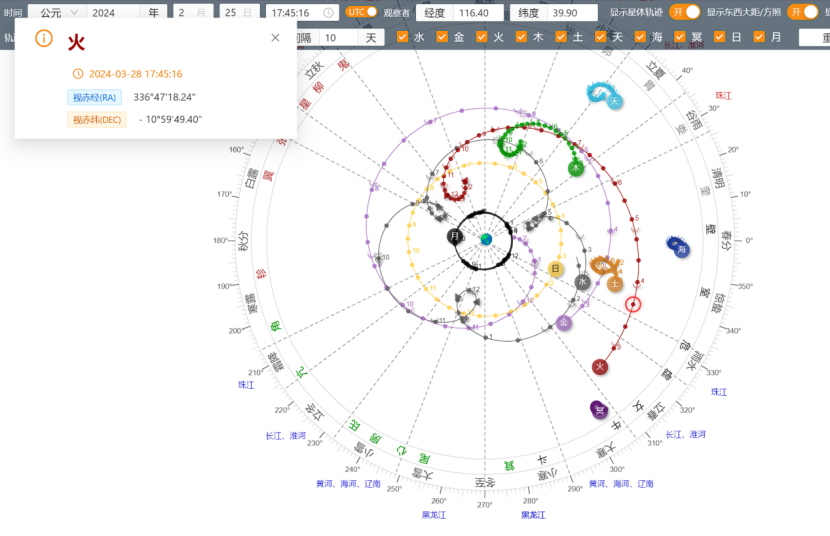

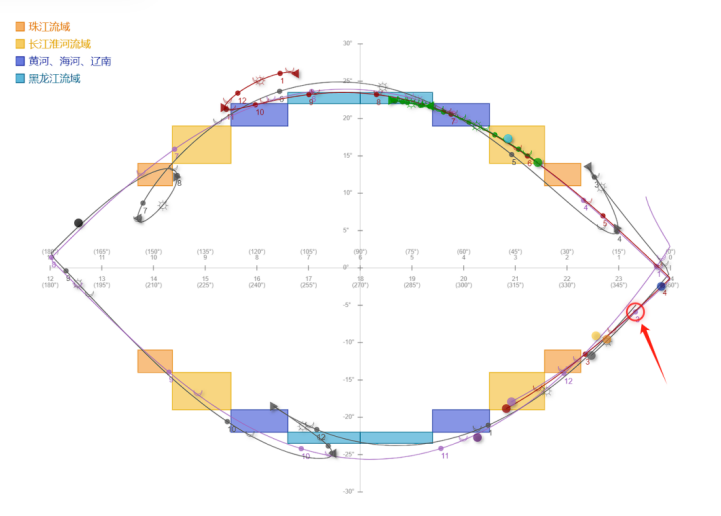

点击取样点，可以查看该取样点星体的详细数据。点击后两个天象图之间会联动突出显示位置，方便观察：

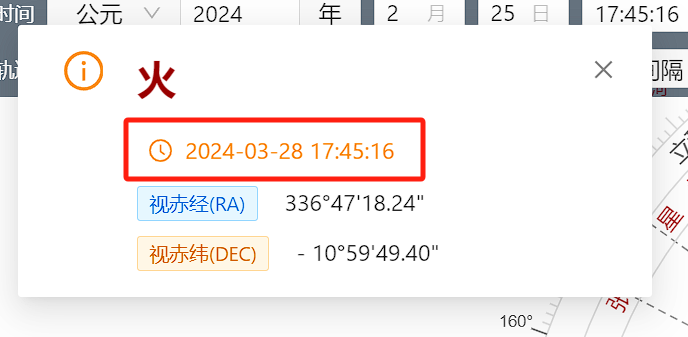

点击详情窗口中的时间，可以快捷设置天象图到该时间点。

控制栏上的星体选择器，用来控制地心天象图上显示星体的数量。可以用来过滤暂时不想关注的星体轨迹。

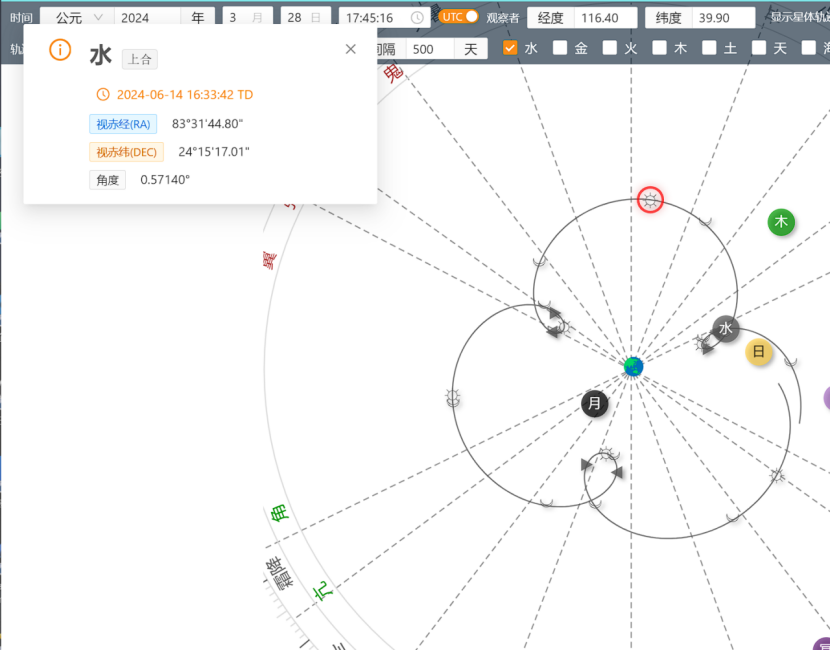

行星轨迹上的“月亮”标记，表示该星体合月的时间。点击后会显示详细数据

行星轨迹上的“太阳”标记，表示该星体冲合日的时间。点击后会显示详细数据

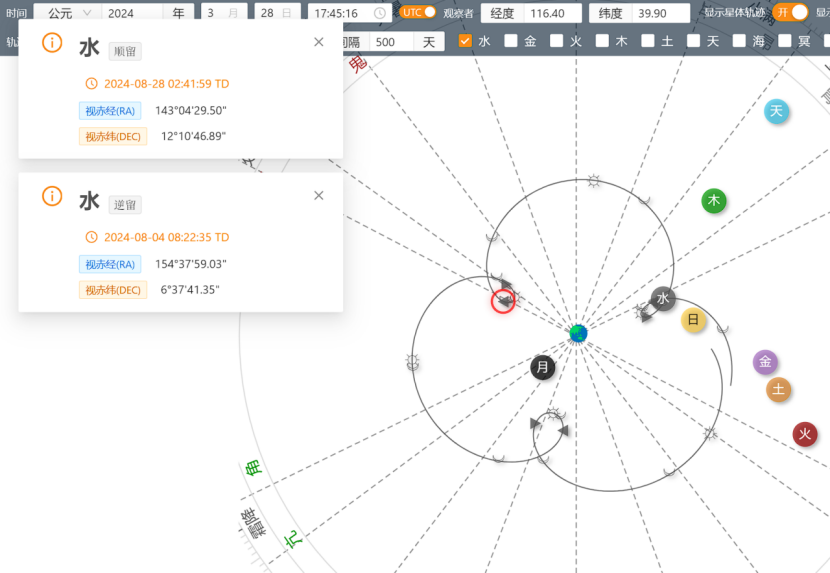

行星轨迹上的“三角”标记，表示该星体顺逆留的时间。点击后会显示详细数据

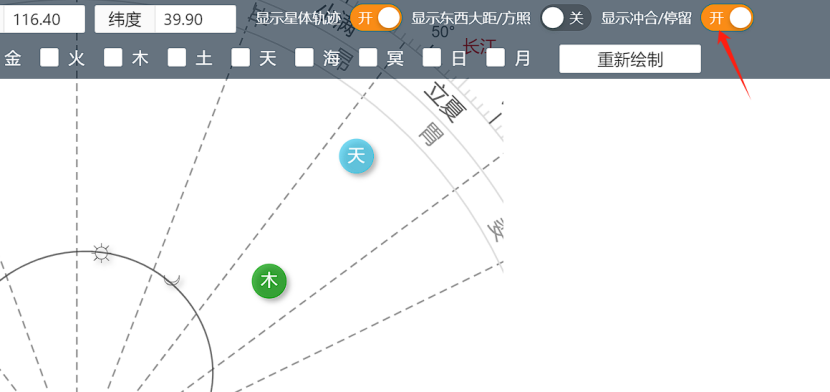

是否标记星体冲合停留的位置，可以通过控制栏上的“显示冲合/停留”的开关来控制。

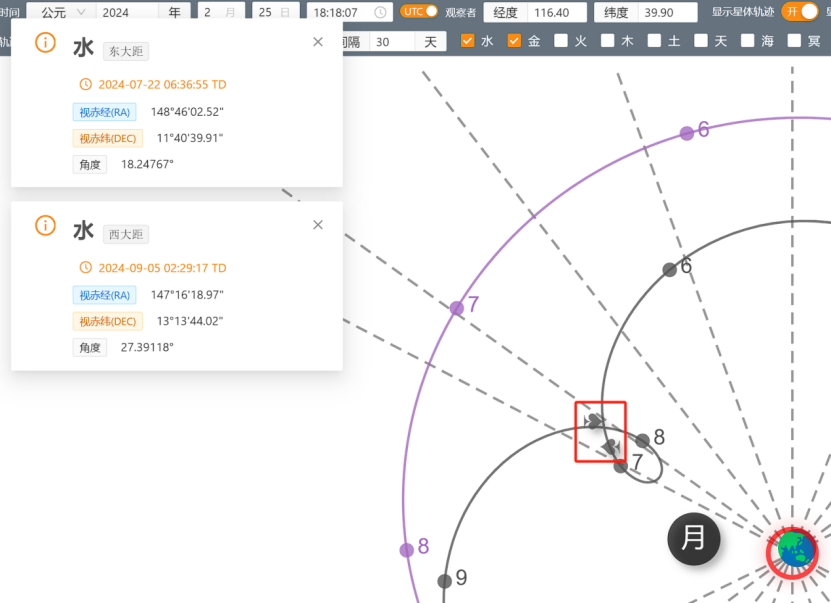

行星轨迹上的“黑桃”标记，表示该星体东西大距（方照）的时间。点击后会显示详细数据

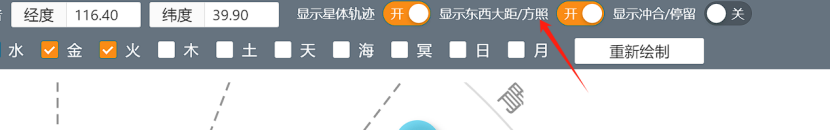

是否显示东西大距、东西方照，可以通过控制栏上的“显示东西大距/方照”的开关来控制。

下图中红框标记的配置项修改后，都需要点击“重新绘制”按钮，才能进行重新绘制。

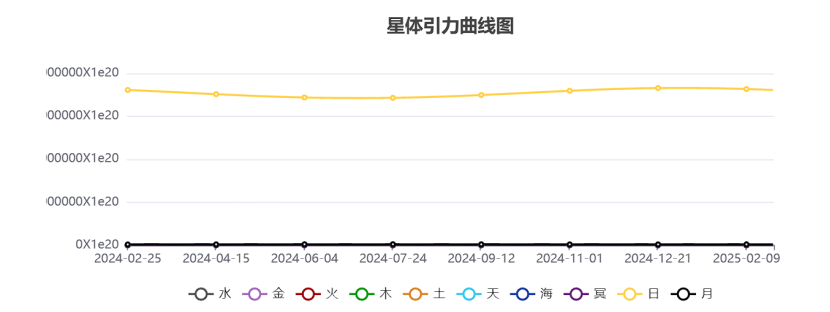

在天象图的下方，系统还提供了所选时间段星体引力变化的曲线图。

该曲线图仅依照万有引率定律来绘制。只考虑了地球以及目标星图的质量和距离。没有考虑行星之间的引力叠加，因此数据仅供参考。

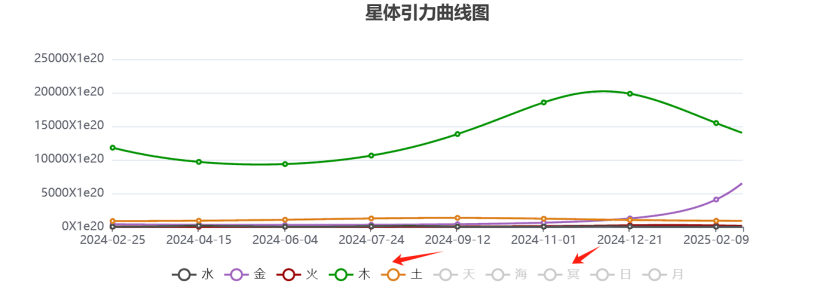

点击引力图下方的图示，可以显示隐藏不想关注的天体。
